Plankote - Kotlu Kroki
Diğer bir ismi de kotlu krokidir. Özetle ülkemizde mimari proje yapılmadan önce projeye altlık olması için hazırlanan kotlu krokidir.
Yapı projelerine başlanmadan önce ön onay aşamasındayken aplikasyon krokisi ile birlikte ilçe belediyelerine verilir.
Haritacılıkta "plankote," bir arazinin veya yapı alanının yatay düzlemdeki yükseklik değişimlerini ve topografik özelliklerini gösteren bir tür ölçekli harita/kroki türüdür.
Plankote, özellikle inşaat, arazi düzenlemesi ve mühendislik projelerinde altlık olarak ve arazinin yüksekliği ile ilgili bilgileri görselleştirmek için kullanılır.
Plankote'nin Özellikleri:
-
Hazırlanışı: Arazide plankotesi hazırlanacak alanın (yapılar için parsel ve yapılacak binanın köşe noktalarından, alanlar için arazinin yapısına göre belli sıklıklarla sistematik şekilde taranarak) yükseklik (kot) bilgileri koordinatlı bir şekilde hassas ölçüm cihazları ile kayıt altına alınır. Sonrasında ofis ortamında bu bilgiler düzenlenerek analiz edilir hale getirilir ve istenen projenin türüne göre dosya haline getirilir.
-
Eğri Çizgiler (Yükseklik/Tesviye Eğrileri): Plankote, arazinin farklı yükseklik seviyelerini göstermek için eğri çizgiler kullanır. Bu çizgiler, belirli bir yüksekliğe sahip tüm noktaları birleştirir ve arazinin yüzey şekillerini, eğimlerini ve düşey değişikliklerini gösterir.
-
Yükseklik Bilgileri: Yükseklik eğrileri genellikle belirli bir yükseklik değeri ile etiketlenir, bu da harita kullanıcılarına arazinin yüksekliği hakkında bilgi verir. Yüksekliği gösteren bu eğriler, arazinin yükseltilerini ve çukurluklarını görselleştirir.
-
Ölçek ve Detay: Plankote, haritanın ölçeğine bağlı olarak detaylı veya genel bilgi sunabilir. Büyük ölçekli haritalarda daha fazla detay gösterilirken, küçük ölçekli haritalarda genel bir görünüm sağlanır.
-
Kullanım Alanları: Plankote, inşaat projelerinde yapılacak yapının mimari projesine altlık olmak, binanın kat sayısı-bodrum-garaj-giriş gibi öğelerini belirlemek, arazinin eğimini ve yüzey şekillerini belirlemek, su akış yönlerini analiz etmek, yol ve altyapı tasarımlarını planlamak gibi amaçlarla kullanılır. Ayrıca arazi yönetimi ve çevresel analizlerde de önemli bir araçtır.
-
Görselleştirme: Plankote, arazinin topografyasını ve yükseklik değişimlerini görsel olarak anlaşılır bir şekilde sunar, bu da projelerde planlama ve tasarım süreçlerini kolaylaştırır.
Kısacası, plankote, arazinin yüzey özelliklerini ve yükseklik değişimlerini gösteren bir harita türüdür ve mühendislik ve inşaat projelerinde kritik bir rol oynar.
Sizin de Plankoteye ihtiyacınız varsa bizimle iletişime geçerek en kısa sürede teklif alabilirsiniz.

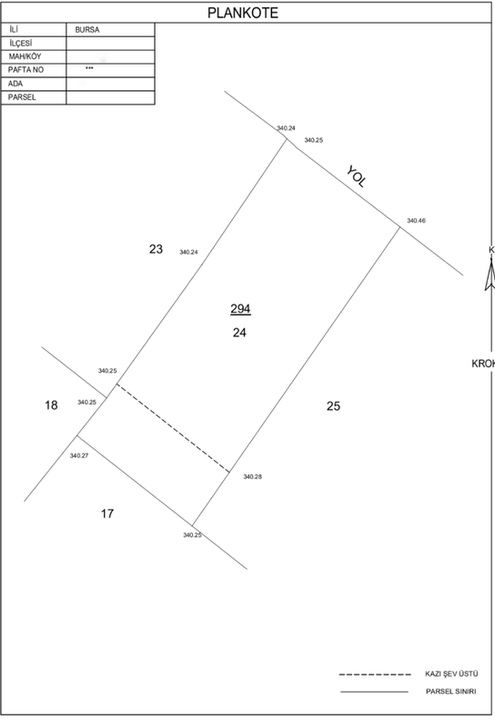

Plankote/Kotlu Kroki Örneği
